21J621-1《天窗》图集的修编替代了05J621-1和09J621-2，由中国建筑标准设计院主编，天瑞节能科技（太仓）有限公司参编，是GB51251《建筑防排烟系统技术标准》配套图集。为设计院、建设方、管理公司提供全面涵盖民用建筑(公共建筑、商业建筑)和工业建筑通风排烟系统设计图集，也是广大设计师等相关人员在通风排烟系统从事专业设计时，案头的必备图集。21J621-1《天窗》图集推动行业对于通风排烟的规范化和标准化具有很大意义。

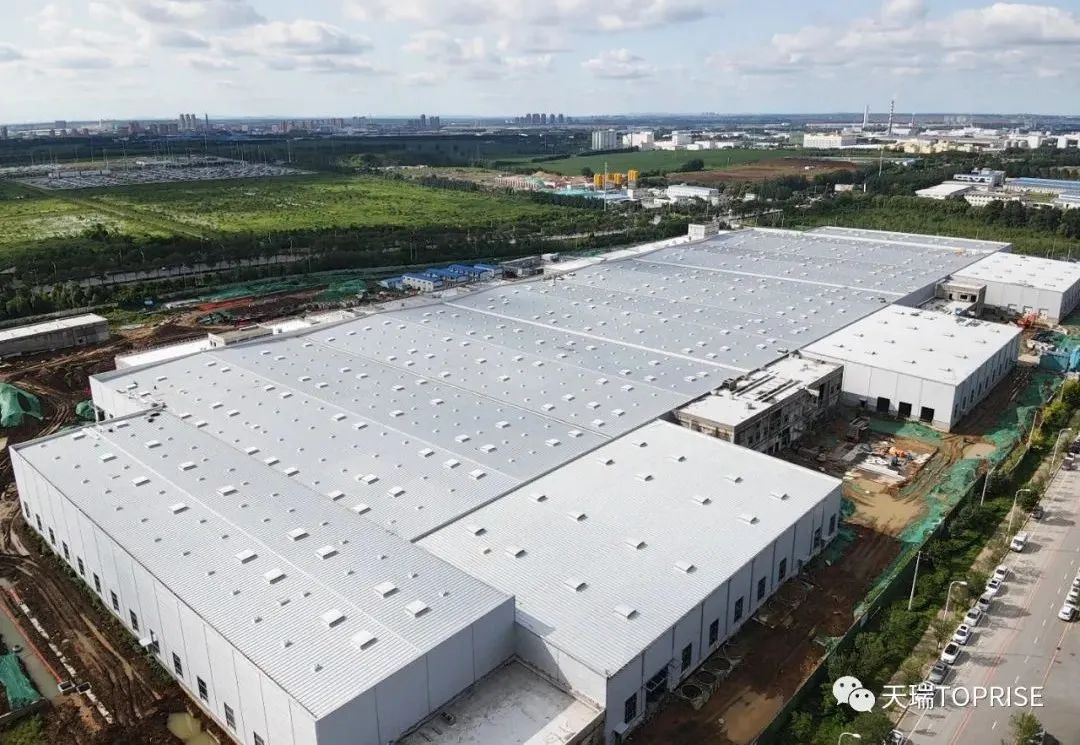

我们知道，民用建筑的高大空间和工业生产厂房一般具有建筑面积大、进深大的特点，侧窗采光很难满足绝大多数区域的自然采光，一般采用顶开采光通风排烟窗，顶部采光进光的光通量大，照明面积覆盖大。当采光面积达到屋面面积3%，透光率不低于65%，室内照度达到200Lx(Lux)以上。通过实现节能减排，致力于完成碳达峰、碳中和战略目标。

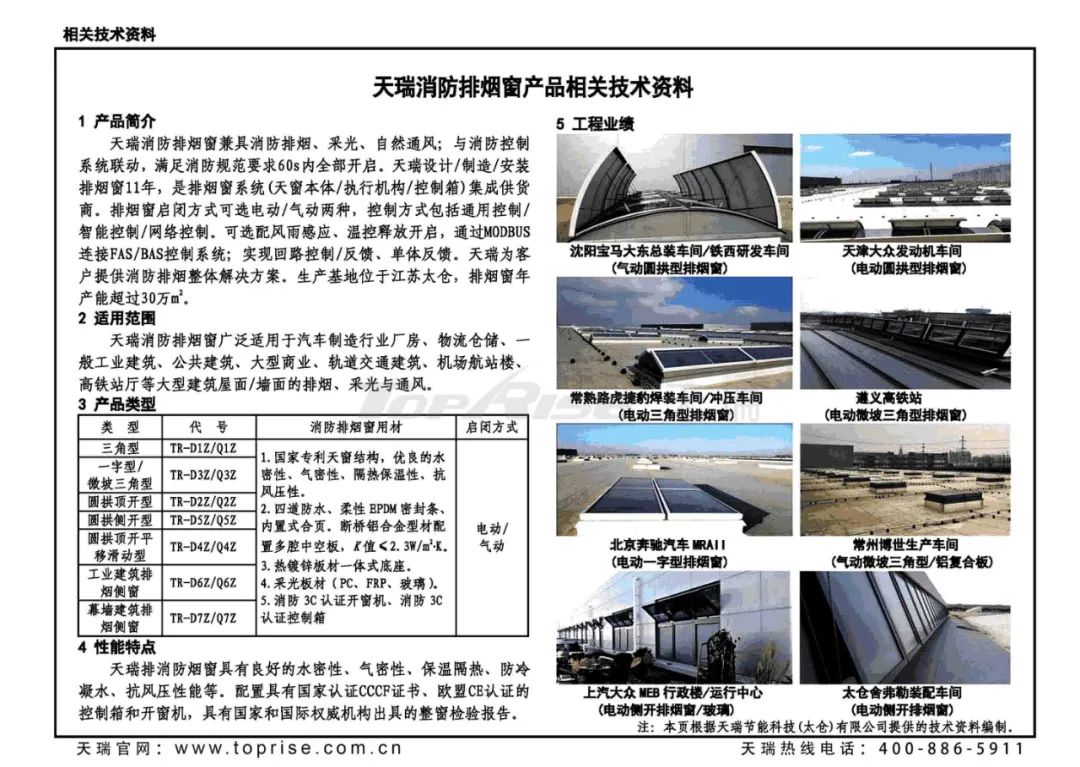

天瑞公司提供给客户采光排烟窗整窗系统，集采光、通风、消防排烟功能为一体。是排烟窗、执行结构、控制系统的集成供应厂商。竭诚为客户提供从设计、生产、安装、售后的一站式全方位服务。
2018年《建筑防烟排烟系统技术标准》GB51251-2017发布实施，标准在第4章对排烟系统的自然排烟窗要求及排烟有效面积的计算进行了详细的规定。作为工业厂房主要采光和排烟设施的天窗按照标准需要进行迭代更新。
随着社会建设的发展进步，使用者对建筑的舒适性和安全性要求日渐提高，对建筑也要赋予节能和低碳的属性，以实现绿色环保和资源节约，正因如此，天瑞公司不断研发相适应的产品，让建筑因自然而美好。
21J621-1《天窗》图集概述

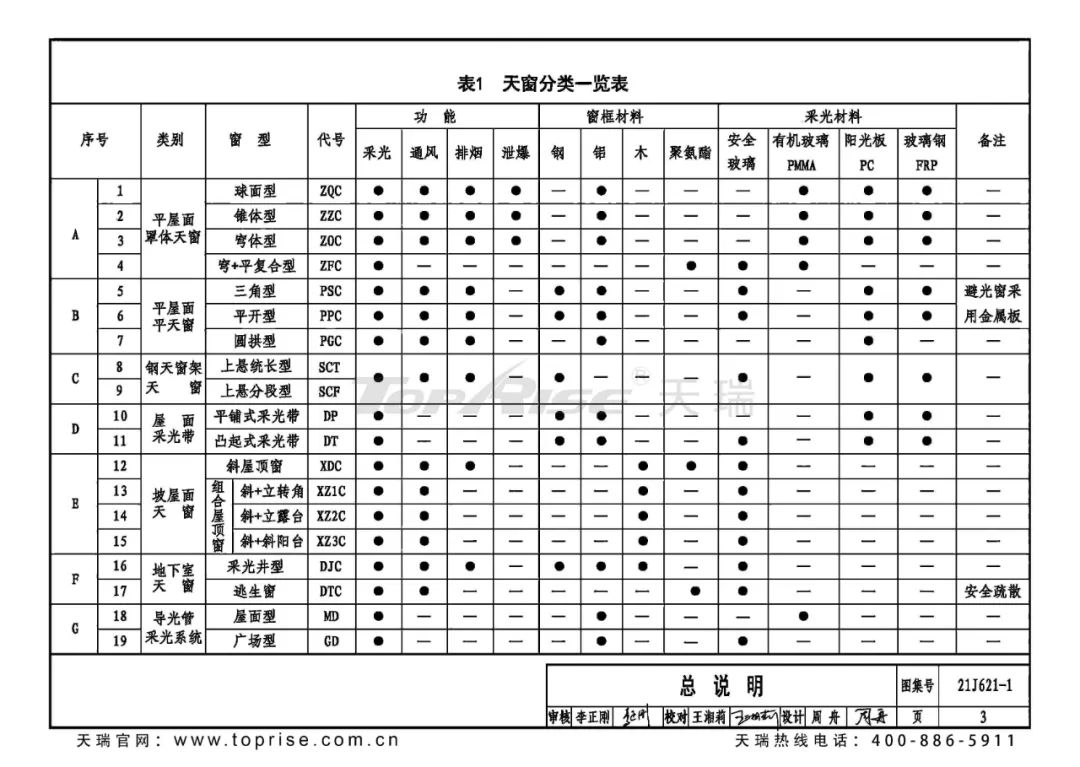

21J621-1《天窗》图集纳入的天窗产品类型丰富，基本涵盖一般民用及工业建筑常用天窗类型，包含罩体天窗、电动采光排烟天窗、屋面采光带、钢天窗架天窗、民用建筑的坡屋面天窗和地下室天窗，以及导光管采光系统。

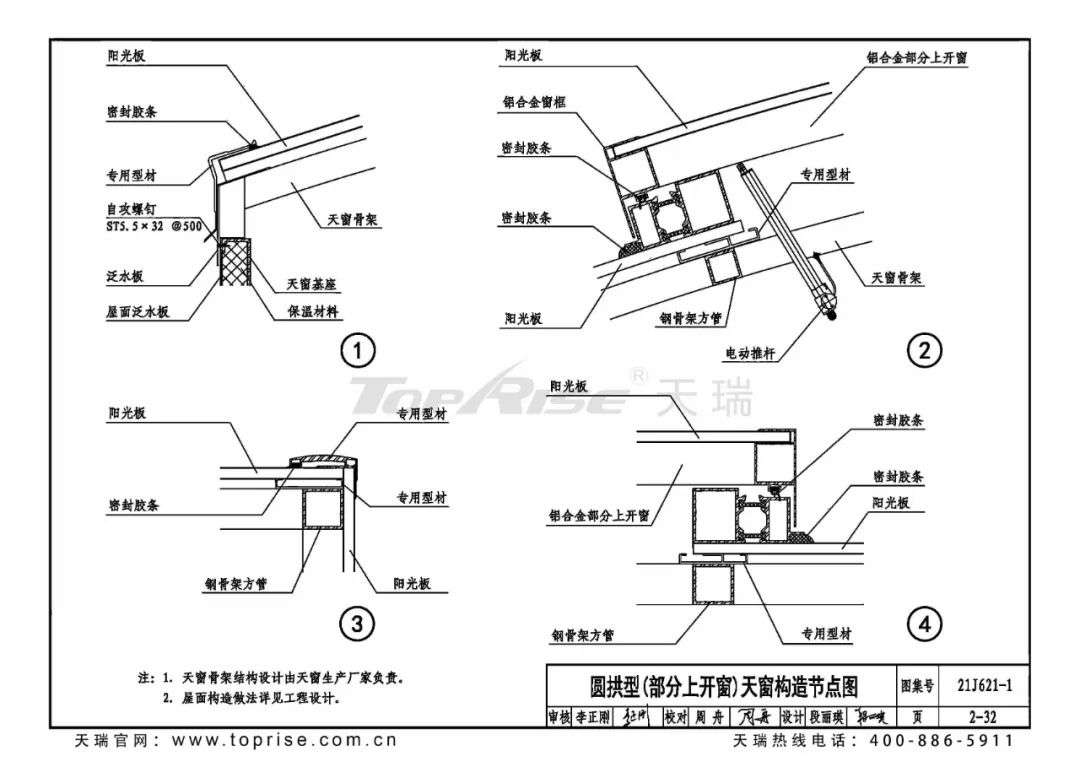

图集提供了多种典型的天窗供设计选用，以及详细的天窗参数和指标、天窗构造、安装节点和措施。结构清晰、选型直观、节点详细完善，易于设计、施工及生产等相关人员参考学习与选用。

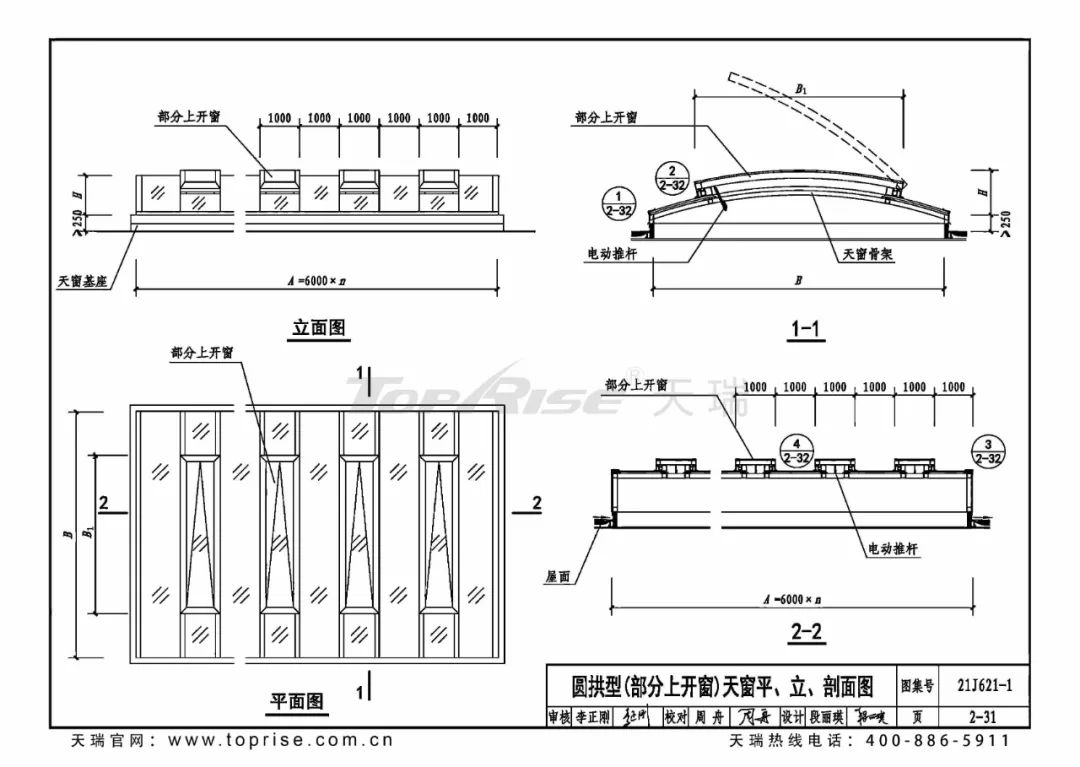

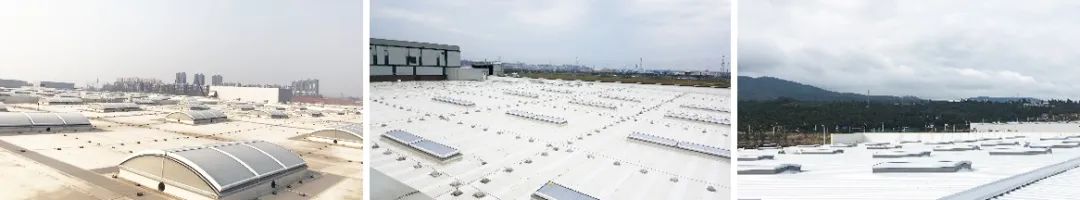

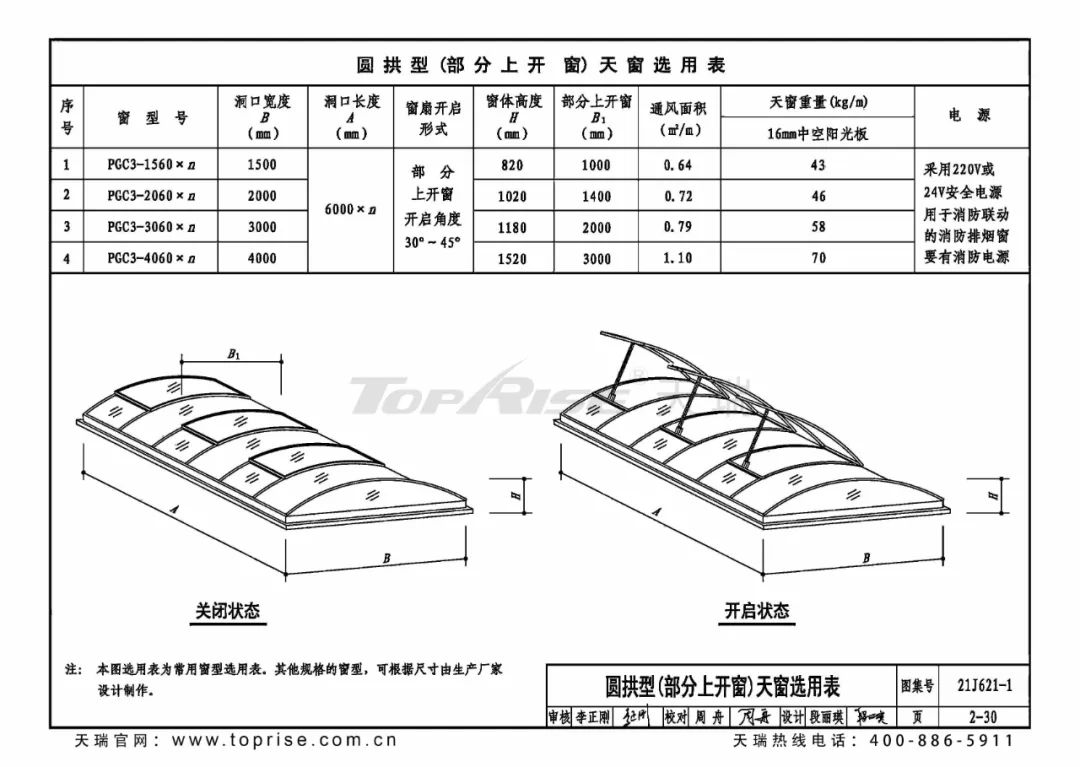

其中平屋面平天窗（电动采光排烟天窗），包含三角型、平开型和圆拱型三大类，均可作为自然排烟天窗纳入消防排烟系统使用。随着对工业生产环境质量的改善、消防安全的性能要求提升，《建筑防烟排烟系统技术标准》GB51251-2017发布实施后，天瑞公司积极对天窗的启闭系统、防水系统、保温、防风抗雪性能等进行更新升级，更好的满足国家标准规范以及建筑使用者的功能需求。
