TOPRISE-S-5型（开敞式）【圆弧通用型】

TOPRISE-S-5型（开敞式）【圆弧通用型】

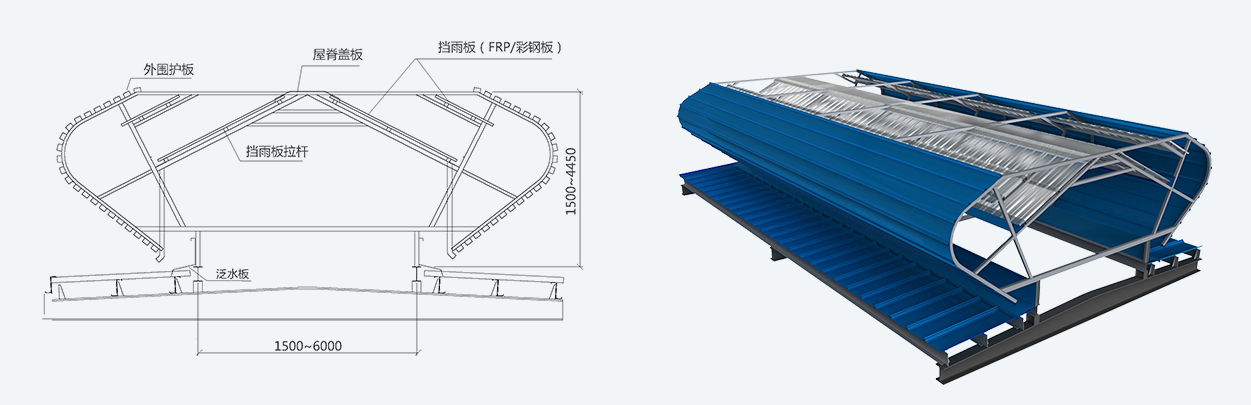

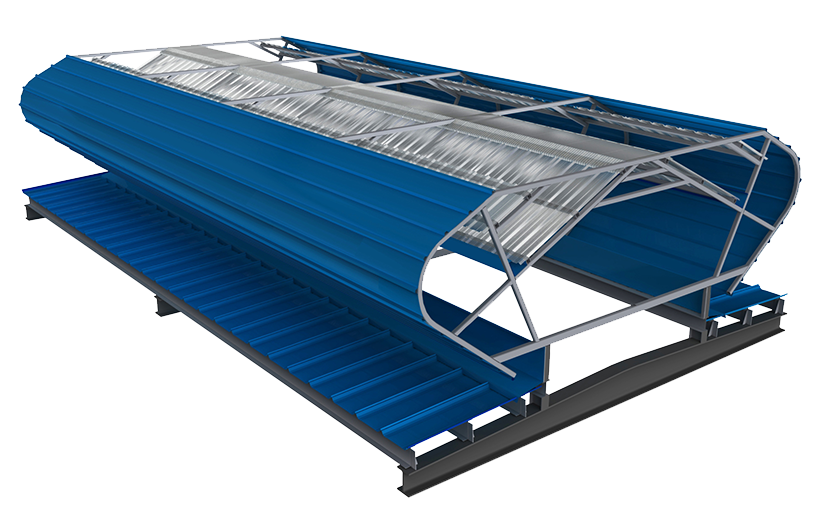

圆弧外观，其结构合理，侧面设计成圆弧形，有效的减少风压阻力，内部结构设计合理，顶部双层挡雨板，有效防止飘雨及飘雪现象，适用于大型厂房与公共建筑。

天瑞通风气楼产品特点

气楼由主骨架、次骨架组合而成，方便运输及安装
主骨架、次骨架均在工厂内焊接而成，牢固性和稳定性好
主骨架与气楼喉口基础型钢焊接而成，与屋面形成一个整体
侧面围护板用彩钢压型板，泛水包边板用彩钢板折弯而成
挡雨板选用优质的FRP采光板，集采光、排烟功能为一体
设导流板，防止飘雪、飘雨
气楼内置天沟，有组织的排水至屋面，不产生噪音

通风气楼功能原理

通风气楼利用室内外温度差所造成的热压及风压来实现竖向通风换气。

TOPRISE-S-5型（开敞式）【圆弧通用型】技术参数

圆弧外观，其结构合理，侧面设计成圆弧形，有效的减少风压阻力，内部结构设计合理，顶部双层挡雨板，有效防止飘雨及飘雪现象，适用于大型厂房与公共建筑。

气楼代号洞口宽度(mm) 洞口长度(mm) 每米长有效通风面积(m2) 对应高度(mm) 电动机功率(kw/m)

TOPRISE-S-5型
通风气楼（开敞式）

3000×n、4000×n(用于压型钢板或现浇混泥土屋面)

（无电机）

1530n（1540n）1500 1.351500
2030n（2040n）2000 1.801800
2530n（2540n）2500 2.252150
3030n（3040n）3000 2.702500
3530n（3540n）3500 3.152850
4030n（4040n）4000 3.603200
4530n（4540n）4500 4.053600
5030n（5040n）5000 4.503850
6030n（6040n）6000 5.404450
